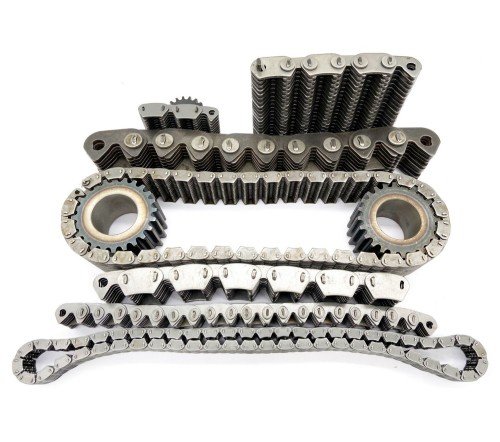

齒形鏈條簡介：齒形鏈又稱無聲鏈（Silent Chain），屬于傳動鏈的一種形式。我國的國家標準為：GB/T10855-2003《齒形鏈和鏈輪》。齒形鏈是由一系列的齒鏈板和導板交替裝配且銷軸或組合的鉸接元件連接組成，相鄰節距間為鉸連節。根據導向型式可分為：外導式齒形鏈、內導式齒形鏈和雙內導齒形鏈.齒形鏈又稱無聲鏈，屬于傳動鏈的一種形式。齒形鏈是一種應用廣泛的重要機械基礎件，主要用在高速、重載、低噪音、大中心距的工況下，其傳動性能優于齒形帶傳動、齒輪傳動以及磙子鏈傳動，以成為眾多行業對傳動形式之一，以嚙合形式分可分為內嚙合齒形鏈、外嚙合齒形鏈和內外復合嚙合齒形鏈，其中內外復合嚙合齒形鏈的噪音小，應用也廣泛。

齒形鏈條優點主要特點：1.噪音小 齒形鏈是通過工作鏈板與鏈輪齒的漸開線齒形進行嚙合傳遞動力，與滾子鏈和套筒鏈相比其多邊形效應明顯降低，沖擊小、運動平穩、嚙合噪音較小。2.可靠性較高 齒形鏈的鏈節是多片式結構，當其中個別鏈片在工作中遭到破壞時并不影響整根鏈條的工作，使人們能夠及時發現并更換，如需增加承載能力只需在寬度方向較小尺寸（增加鏈片排數）。3.運動精度高 齒形鏈各鏈節磨損伸長均勻，可保持較高的運動精度。齒形鏈條主要應用范圍：齒形鏈主要應用在紡織機械和無心磨床，傳送帶機械設備。齒形鏈條的種類：CL06，CL08，CL10，CL12，CL16，CL20。根據導向分：內導的齒形鏈條和外導的齒形鏈條，內外復合的齒形鏈條

無聲齒形鏈條（倒齒鏈，鉸鏈）具有什么優點，特點，從而得到廣泛的使用。

1，無聲，靜音。工作環境要求高的，噪音分貝不能高的工作環境選用無聲齒形鏈條。

2，高速。每米40米。

3，精度高。流水線作業，到達某個工位需要精準，不能有慣性和誤差。

4，壽命長，安全系數高。單獨的鏈條片斷了，整個鏈條不會斷。

5，扭矩大。

6，能夠適應狹小的工作空間。

  無聲齒形鏈條兼容具備了同步帶的無聲靜音，滾子鏈條的承載能力大，齒輪傳動的精度高這些優點。無聲齒形鏈條可以根據使用承載力的不同加大鏈條寬度，加大節距，加大鏈條配件規格。

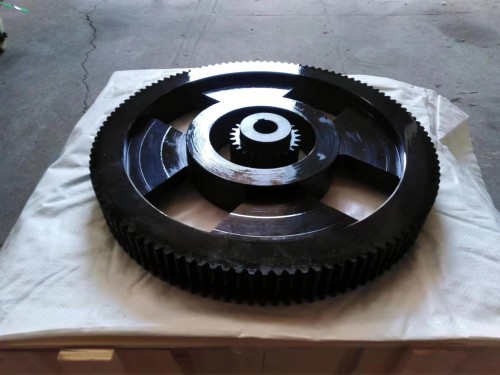

 德國標準DIN 8190 齒形鏈條 齒輪 本標準規定了齒形鏈條的鏈輪齒形，齒輪尺寸，鏈輪具有付變位系數的漸開線齒廓，嚙合角為30° ，能使被磨損伸長的鏈條與鏈輪的嚙合得到較好的補償。 GB/T 10855-2003 傳動用齒形鏈條及鏈輪 等同采用ANSI B 29.2M-1982 齒形鏈條ASME B29.2M-1982 齒形鏈條和齒輪 Inverted Tooth silent  chain and Sprockets 齒形鏈條關鍵詞：DIN 8190 齒形鏈條 德國標準齒形鏈條 30° 壓力角滾動鉸接式齒形鏈條  Inverted tooth silent chain with 30° pressure angle 無聲齒形鏈條長度公差：無聲齒形鏈條測量長度最小為50個鏈條節距，未經潤滑，鏈條在測量力作用下，其鏈條長度偏差為被測量鏈條總長度的正0.2%。測量力為鏈條抗拉強度的1%。

齒形鏈條傳動的優點： 為實現最優的性能和工作壽命，齒形鏈條要求近乎齒輪傳動的精密對中。除這一點之外，齒形鏈條具備滾子鏈條的所有優點。另外：1，齒形鏈條受多邊效應影響小，比其他鏈條鉸接摩擦小，齒形鏈條于鏈輪嚙合能減小沖擊，噪音和摩擦損失。 2，齒形鏈條的工作載荷和速度常常能超過帶傳動和其他種類的鏈條。 3，齒形鏈條傳動比滾子鏈條傳動噪音更低，更平穩，在有些情況下比齒輪傳動噪音還低。4，齒形鏈條傳動在必須做同向轉動的軸系中比齒輪傳動更緊湊

如何給齒形鏈條選型：您現在用的如果是滾子鏈條，想改成齒形鏈條，比如12A-3的滾子鏈條，您看看這個鏈條的平均拉伸載荷是111.1KN，那么就選擇對應的齒形鏈條 ，節距19.05毫米的齒形鏈條如果鏈條寬度是54毫米 58毫米 62毫米  都行，54毫米的平均拉伸載荷是113.2KN，29片的鏈條寬度58毫米平均載荷是120.7KN,31片的寬度是62毫米平均拉伸載荷是129.8毫米都行 都可以

齒形鏈條傳動軸速度范圍很大，可從100r/min到10000r/min.傳遞功率可從不足1hp到2000hp以上。大致每秒20-40米的傳動速度。特別是HPC的雙軸哈瓦齒形鏈條 速度快 噪音低 穩定性好 ，單軸的齒形鏈條20米的傳動速度

齒形鏈條（也稱倒齒鏈條） 造紙齒形鏈條 紡織齒形鏈條 面粉齒形鏈條 飼料齒形鏈條 印刷出版業齒形鏈條 工業鼓風機齒形鏈條 空壓機齒形鏈條 泵齒形鏈條 機床齒形鏈條
